Electroimanes de maniobra corriente alterna

Electroimanes de accionamiento lineal y efecto simple. El núcleo móvil se desliza sobre soportes de gran duración libre de mantenimiento.

La posición de montaje no altera el buen funcionamiento del aparato, se puede emplear perfectamente la posición horizontal.

Medidas en mm.

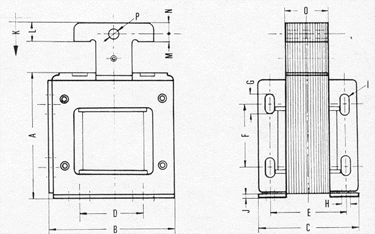

TIPO	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P
500	51	48	44	27	32	-	-	5	-	1,5	20	10	5	5	10,5	5
501	51	48	51	27	40	-	-	5	-	1,5	20	10	5	5	18	5
502	60	64	48	27	36	27	10	5	5	2	20	11	5,5	5,5	17,5	5
504	60	64	58	27	45	27	10	5	5	2	20	11	5,5	5,5	27	5
508	83	79	67	42	48,5	43	14	6,2	6,2	2	20	13	6	7	26,5	6,5
512	83	79	80	42	61,5	43	14	6,2	6,2	2	20	13	6	7	40	6,5

TIPO 500/501 MONTADOS CON SOPORTE VERTICAL

VALORES DE FUERZA MAGNÉTICA PARA 110 Y 220 V. 50 Hz.

Los valores indicados en las tablas corresponden a la fuerza en kg, en cada momento de su recorrido. La potencia útil se obtiene restando el peso del núcleo móvil del valor indicado de las tablas, caso de funcionamiento vertical y sumándolo si funciona en posición inversa.

TIPOS		500		501		502		504		508		512
		Kg	VA	Kg	VA	Kg	VA	Kg	VA	Kg	VA	Kg	VA
	0	1,6	17	3,5	22	4,7	40	8,5	65	13,4	88	17,2	110
	2	1,2	40	3,1	78	4,4	110	8	160	12	320	15	340
	4	1	72	2,8	140	4	190	7,1	300	10,8	580	14,6	720
	6	0,9	80	2,4	160	3,8	210	6,7	340	9,2	660	13,2	836
	8	0,8	98	2,2	200	3,05	250	4,9	450	7,9	820	12,1	970
	10	0,8	108	2,1	220	2,85	300	4,4	580	7,2	950	11,3	1080
	15	0,6	140	1,8	320	2,3	650	3,7	900	5,6	1340	9,7	1630
	20	0,4	180	1,4	420	1,8	980	2,64	1220	5,1	1760	8	2140
Peso núcleo		0,075		0,120		0,170		0,260		0,410		0,620
Kg
Peso total		0,280		0,430		0,630		0,910		1,480		2,100
